案例分析：腾讯天津数据中心余热回收应用

随着人工智能、云计算，大数据等信息技术高速发展，大型数据中心不断涌现。当前全球数据中心数量已超过400万个，其中超大数据中心已超过500个；预计2020年，全球数据中心耗电量将占全球总用电量的5%；截止2018年底，中国数据中心服务器装机量为1200万台，国内数据中心总耗电量高达613亿度。如何在高能耗数据中心寻找节能空间，缓解当前社会能源需求紧张，促进全球能源合理利用，是数据中心从业者不断探索的方向。本文以腾讯天津数据中心为例，介绍余热回收原理及其成熟应用方案，秉持“科技向善”的愿景，提出数据中心余热利用的可行性分析与建议，以期站在社会级能源需求角度推动数据中心行业关注能耗问题。

一、项目概况

余热回收项目位于天津滨海新区腾讯数据中心，园区占地面积9万平方米，办公区域9200平方米，供办公区域余热回收利用的机房为园区DC1栋，其建筑使用面积2万平方米，冷冻水系统采用5台1300冷吨离心式冷水机组，冷冻水供回水温度10/18℃，园区办公楼安装一台冷水机组为办公区域夏季供冷，冬季为北方统一市政采暖。本项目利用DC1栋机房冷冻水余热二次提温替代市政供热，提取低品位热源，节省采暖费用的同时降低冷却水系统耗电量，且进一步增强机房冷却效果，减少煤炭或天然气能源的消耗。

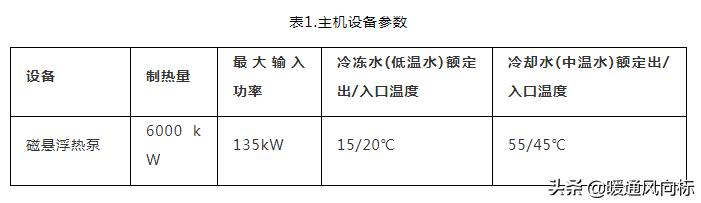

项目选取磁悬浮热泵机组，采用“磁悬浮”技术结合成熟的离心压缩机技术，其制热效率高于传统电制冷机（螺杆机、离心机等），运行省电、噪音低。机组制热额定COP高达4.9，比其他电热泵节电40%，同时相对于传统机组，体积减小30—50%，重量减轻30%。

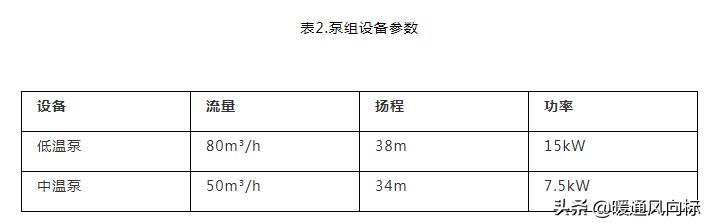

选取DC1栋冷冻系统末端回水为取水口，通过园区内一段地埋管道输送到办公楼冷机房内。在办公楼冷机房内安装两台循环水泵，将20℃冷冻回水送至热泵机组，并将热泵机组15℃回水送至DC1栋机房。其水泵选型如下：



热泵的热力学过程为逆卡诺循环。它由蒸发器、冷凝器、压缩机、节流装置四大部件组成。低温液态有机工质在蒸发器中吸收外部热源的热量而发生气化；在压缩机中经过压缩后变为高温高压的工质蒸汽；然后工质进入到冷凝器中与用热端进行换热，释放热量、工质温度降低并变为液态；随后进入节流装置降温降压变为低温液态工质，回入到蒸发器中继续循环。

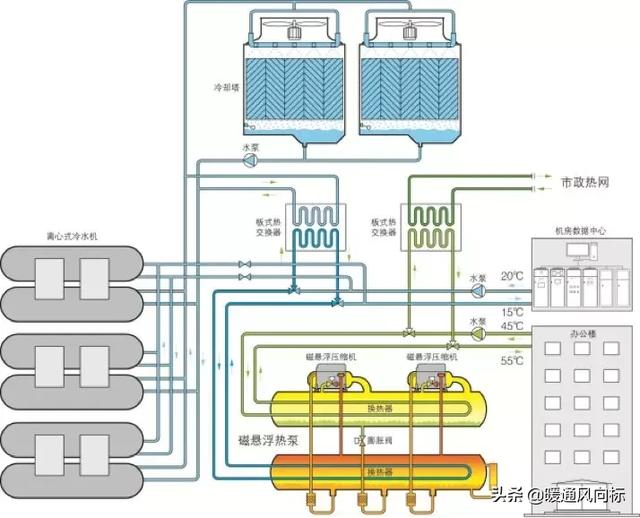

图1.腾讯天津数据中心余热回收系统图

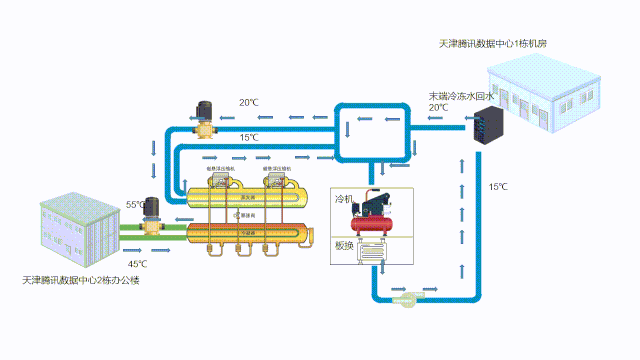

腾讯天津数据中心DC1栋精密空调冷冻水供回水温度 15/20℃，可回收的余热高达 5233kW，通过计算办公楼采暖负荷为540kW，在热泵运行阶段只需提取1/10热量，即可满足办公楼采暖需求。如下图所示，冷冻水回水温度20℃，一部分经过热泵机组后，转换为15℃冷水返回数据中心制冷系统，剩余9/10进入机房原制冷系统（冬季自然冷却板换模式）。



图2.腾讯天津数据中心余热回收动态运行图

二、余热回收节能分析

2.1 DC1栋余热回收节能量计算

热泵机组通过回收DC1栋冷冻回水低品位热源，一方面向园区办公楼提供冬季供暖，减少每年碳排放量；另一方面向机房返回15℃冷冻水用于机房制冷，减少机房冷却负荷和水资源消耗。

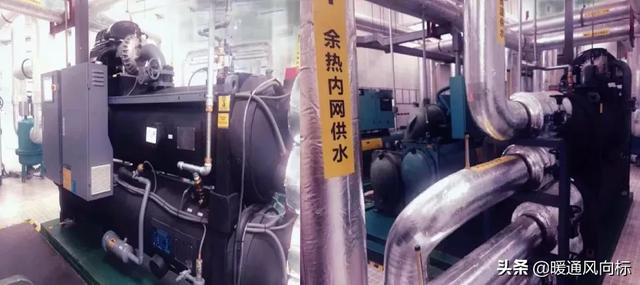

图3.腾讯天津数据中心余热回收现场运行图

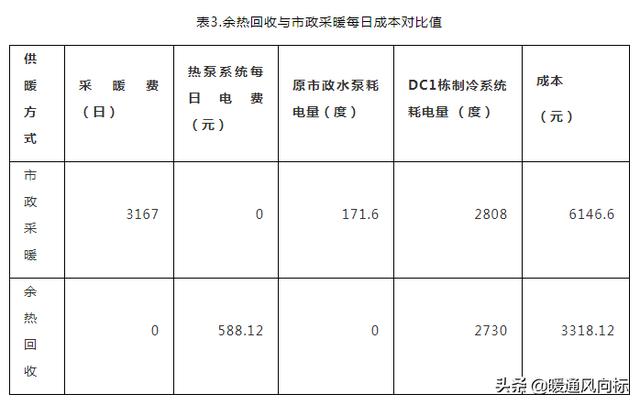

根据额定工况下参数计算，对比通过余热回收与传统市政采暖所需成本支出，实测天津冬季采暖一周数据后取平均值，电力消耗数据如下表，成本统计如下：



由表3可以看出，余热回收比原市政采暖（未加设备成本及政府补贴）每日成本节省2828.48元，以天津开发区6个月供暖季计算，冬季节省成本约50万元。

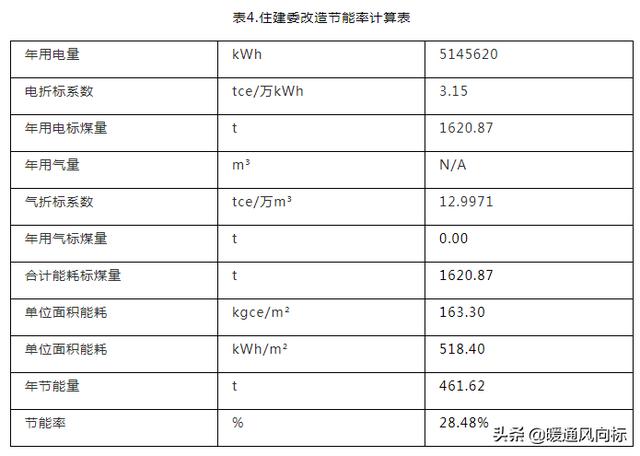

据天津住建委要求，对余热回收改造前后进行能耗计算：减少能耗标煤量达1620.87吨，相当于减少约4040吨二氧化碳排放量，碳排放当量约为种植22万棵大树，年节能量达461.62吨，总节能率达28.48%。所节省能耗明细如下：



2.2大型数据中心全园区余热回收可行性分析

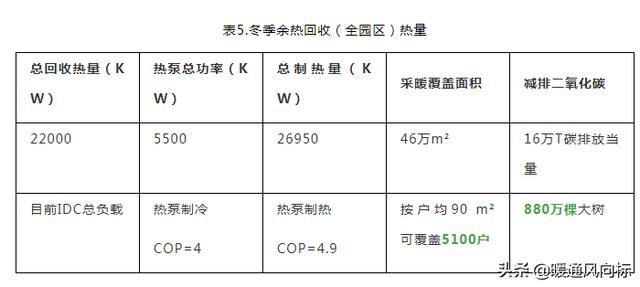

腾讯天津数据中心园区共计3栋IDC大楼，仅回收DC1栋数据中心1/10余热用于办公楼供暖，投资回报周期约3年；若将腾讯天津数据中心1/3/4号楼全部进行余热回收于热力公司，热量用于采暖可覆盖的面积达到46万平，如果用于家庭采暖，可满足5100多户居民的用热需求，减少二氧化碳量达16万吨，碳排放当量约为种植880万棵大树，有效减少地球不可再生能源的消耗。



若考虑全年余热回收，将夏季回收热用于民用热水及周边公建需求，冬季将数据中心全部热源用于民用采暖，由此减少的能耗极为可观，同时采用此方案将减少制冷系统部分运行费用及园区办公楼采暖费用，累加售卖出去的余热费用，收益将极为可观。在开展社会公益的同时，也增加了执行者的收益，让绿色环保深入数据中心行业内。

三、关于数据中心PUE小于1的探讨

数据中心从业者为减少数据中心能耗，推动行业向绿色数据中心发展的过程中，提出了PUE概念，即数据中心消耗的所有能源与IT负载使用的能源之比，PUE = 数据中心总设备能耗/IT设备能耗。当前，PUE值已经成为国际上比较通行的数据中心电力使用效率的衡量指标，越接近1则可认为该数据中心越绿色节能，那么PUE是否可能＜1呢？

在以往定义中，PUE=数据中心总设备能耗/IT设备能耗，理论计算上，将能耗*电费，PUE则可以=总电费/IT用电费用，如果我们把余热回收带来的收益算进去，IT自身产生的废热被再次利用，且被利用的足够充分，是否可以实现PUE＜1？

以该项目为例，余热回收不会改变传统PUE定义，但是从费用角度看PUE，它发生了显著的变化：



根据初步估算数据显示，引入余热回收后，PUE值有明显变化，当考虑全年余热回收时，PUE值实现了＜1的可能，可见余热回收不仅是低品位能源再利用的方式，更是改变数据中心传统能源评估模式的一次尝试。

当然，这里只是就余热回收和PUE这个话题作一些有意思的探讨，腾讯数据中心从来不追求极致的PUE指标，而是更关注对运营的极致追求。

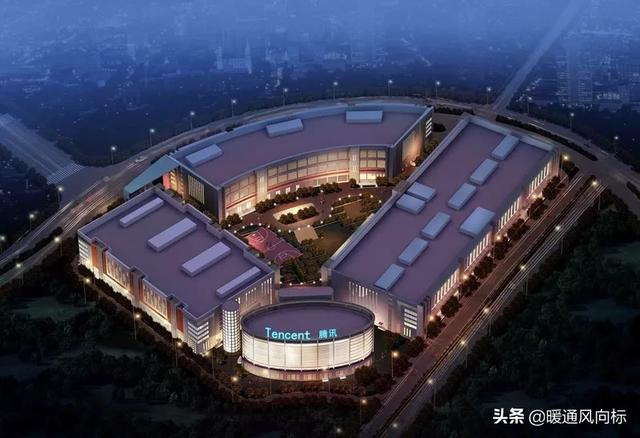

图4.腾讯天津数据中心

由于该项目于2019年10月落地，腾讯天津数据中心将用一年时间记录改造后余热回收的节能及成本分析，对比数据中心能耗，验证其在数据中心可持久推广的可行性，用腾讯IDC人微小的力量，践行腾讯“科技向善”的愿景。

四、科技反哺社会

余热回收概念已提出多年，在数据中心行业内成熟应用的案例在国内还是少数，而在北欧国家，早在2011年，芬兰赫尔辛基公共能源公司研究通过不同的方式对云计算数据中心产出的大量废热进行收集，供企业建筑及民用建筑供暖，并将冷却后气体输送回数据中心用于末端降温。芬兰和挪威等国家部分地方政府与当地数据中心签署热量回收意向书，向数据中心购买热量提供给周边社区居民，惠及大众。
