N-S流程图
N-S流程图的概念
N-S图是另一种算法表示法，是由美国人I.Nassi和B.Shneiderman共同提出的，其根据是：既然任何算法都是由前面介绍的3种结构组成，则各基本结构之间的流程线就是多余的，因此去掉了所有的流程线，将全部的算法写在一个矩形框内。N-S图也是算法的一种结构化描述方法，同样也有3种基本结构，下面分别进行介绍。
N-S流程图的三种结构
-
1、顺序结构的N-S流程图
顺序结构的流程图1
例如示例：
顺序结构的流程图2
-
2、选择结构的N-S流程图
选择结构图1

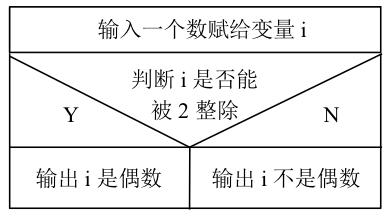

例如示例：
选择结构图2
-
3、当型循环的N-S流程图
当型结构图1
当型结构图2

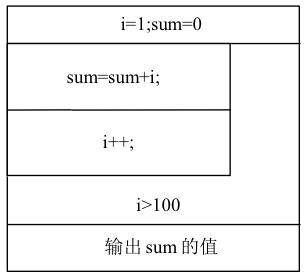

其二，直到型循环的N-S流程图
直到型结构图1
直到型结构2
实例教程画法
-
【实例1】 从键盘中输入一个数n，求n！。

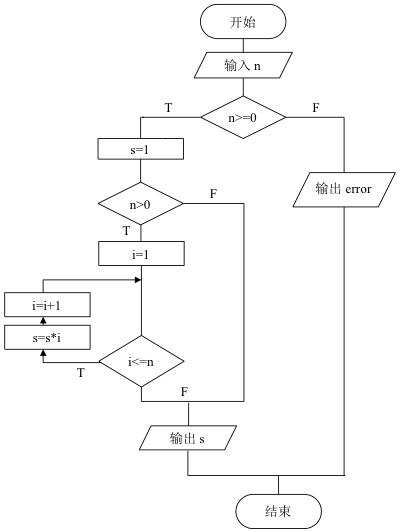

画一般的流程图如图所示：
一般的流程图

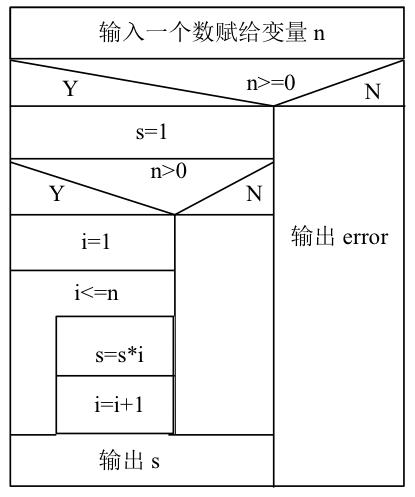

画N-S流程图如图所示：
N-S流程图
2.【实例2】 求两个数a和b的最大公约数。

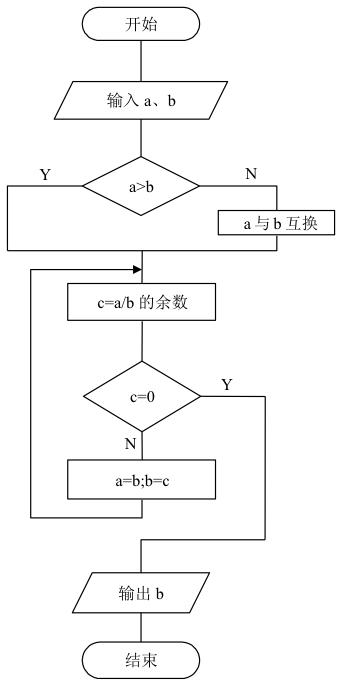

画一般的程序流程图所示：
一般流程图3

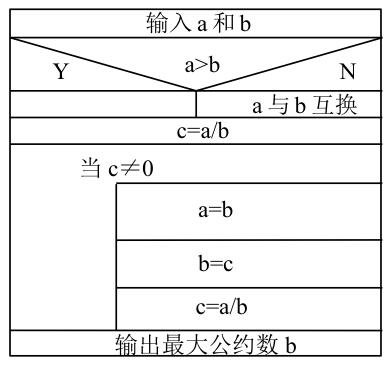

画N-S流程图如图所示：
N-S流程图2
